Отворен основен ток трансформатор

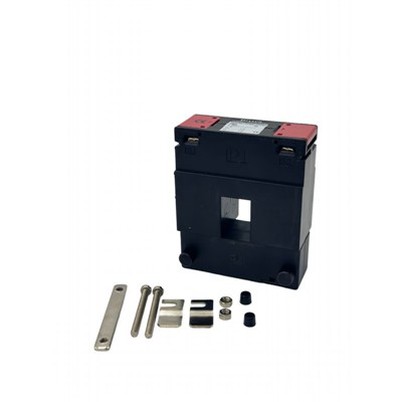

Серията NDP-816 отворен текущ трансформатор представлява усъвършенствана система за трансформатор на сплит-ядро, включваща патентован механизъм за освобождаване на бутона. Този иновативен дизайн позволява гореща инсталация на енергизирани проводници без прекъсване на услугите или специализирани инструменти. Конструкцията без поддръжка съчетава ядро с измерване на високото точност (0,5 клас) с опазване на околната среда, което го прави идеален за внедряване на интелигентна мрежа и приложения за мониторинг на индустриалната енергия.
Описание
CT CT (текущ трансформатор): Бързо ръководство
Какво е CT CT COR?
Трансформаторът на разделителния основен ток е тип КТ с шарнирно или отделно ядро, което му позволява да се притиска около жива проводник, без да изключва веригата. Той измерва индуктивно тока на променлив ток и се използва широко за неинвазивен мониторинг.
Основни характеристики
✅ Лесна инсталация - няма нужда да изрязвате или изключвате проводниците.
✅ ✅ ✅ retrofit-подходящ-идеален за добавяне към съществуващите системи.
✅ Повторно използване - може да се премести между проводниците.
✅ Широкия обхват на тока - обикновено е с размери 5А до 5000А (зависи от модела).
✅ Опции за изход-Общи изходи: 0-5A, 0-1V, 4-20mA.
Предимства спрямо CTS CTS
|
Функция |
CT CT CT |
Твърдо ядро Ct |
|
Инсталация |
Закрепване (бързо) |
Изисква прекъсване на окабеляването |
|
Разходи |
По -високо |
По -ниско |
|
Повторна употреба |
Да |
Не |
|
Най -доброто за |
Модернизиране, временна употреба |
Нови инсталации |
Кога да използвате CT с разделяне?
✔ Трябва да се измерва, без да изключвате мощността
✔ Временно или преносимо мониторинг на тока
✔ Големи кабели, при които CTS твърди ядки няма да се поберат
NDP -816 Series Open Core Current Transformer - Иновативен дизайн за съвременни мрежи
Серията NDP-816 Open Core Transformer въвежда пробив в технологията Transformer, което позволява бързо внедряване на мрежата и ефективна поддръжка на системата. Неговият уникален дизайн на сплит ядро позволява инсталиране на живо без прекъсване на шината/кабела - просто отворете, позициониране и сигурно.
Прецизно инженерство
• Точност от клас 0,5 с висококачествен силиконова стоманена сърцевина
• PC/ABS композитен корпус на PC/ABS
• Оптимизиран за мониторинг на дистрибуционната линия
Основни предимства
① Механизъм на въртящ се скок на 90 градуса за инсталиране без инструменти
② Устойчива алуминийната табелка с табелка с алуминий
③ Терминали за олово залепване за защита на подправите
④ Закрепете двойно закрепване (система за бързо клип + болт)
Приложения
- Инсталации на интелигентни мрежи
- Системи за измерване на живо
- Надстройка на инфраструктурата
Параметри
|
Модел |
Съотношение (а) |
Тежест [VA] |
|
|
Клас: 0,5 |
Клас: 1.0 |
||
|
NDP-816 |
1000/5 |
10 |
15 |
|
NDP-816 |
1500/5 |
10 |
15 |
|
NDP-816 |
2000/5 |
15 |
20 |
|
NDP-816 |
2500/5 |
20 |
25 |
|
NDP-816 |
3000/5 |
25 |
30 |
|
NDP-816 |
4000/5 |
30 |
40 |
|
NDP-816 |
5000/5 |
30 |
40 |
Размер (mm)
