Токов трансформатор с пръстеновидно ядро



Токов трансформатор с пръстеновидно ядро ​​(наричан още тороидален токов трансформатор) е тип инструментален трансформатор, характеризиращ се със своята сърцевина с форма на поничка-(тороидална), около която вторичната намотка е равномерно разпределена. Първичният проводник минава през централния отвор, което го прави трансформатор тип „прозорец-“ или „през-тип“.



Основни дизайнерски характеристики и конструкция

Компонент	Описание
Тороидално ядро	Непрекъснато пръстеновидно ядро-, направено от специализирани магнитни материали.
Вторична намотка	Много навивки от тел, навити равномерно по цялата обиколка на сърцевината.
Първичен проводник	Кабелът или шината, които се измерват, които минават през централния отвор (действа като първичен-виток).
Изолация/заграждение	Обикновено са покрити със смола или затворени в пластмасов корпус за защита и изолация.



Предимства на Ring Core Design

Висока точност и линеен отговор

Симетричният, непрекъснат път на сърцевината минимизира изтичането на магнитен поток.

Равномерното разпределение на намотките намалява капацитета на намотките и загубите на разсейване.



Отлична основна ефективност

Дизайнът със затворен-контур осигурява непрекъснат път с ниско{1}}нежелание за магнитния поток.

Това позволява по-висока точност с по-малък физически размер в сравнение с E-I или C-ядра.



Естествено екраниране

Тороидалната форма по своята същност съдържа магнитното поле в сърцевината.

Това намалява външните електромагнитни смущения (EMI) и ги прави по-малко податливи на външни полета.



Компактен и лек

Увеличава максимално количеството материал на сърцевината и намотката в даден обем.



Приложения

CT с пръстеновидно ядро ​​се предпочитат при взискателни приложения, където точността и производителността са от първостепенно значение:

Прецизно измерване на приходите (полезен клас, клас 0.2S, 0.5S)

Анализатори на качеството на електроенергията и системи за управление на енергията

Защитно препредаване (когато е проектирано с подходящи характеристики на насищане на сърцевината)

Откриване на заземяване

Мониторинг на тока на утечка

Високо{0}}честотно преобразуване на мощност (с феритни сърцевини)



Резюме

Токовият трансформатор с пръстеновидно ядро ​​представлява оптимален баланс между производителност, цена и размер за повечето приложения за измерване на променлив ток. Неговият тороидален дизайн осигурява присъщи предимства в магнитната ефективност, точност и форм-фактор, което го прави най-разпространеният тип CT, открит в електрическите системи по света.

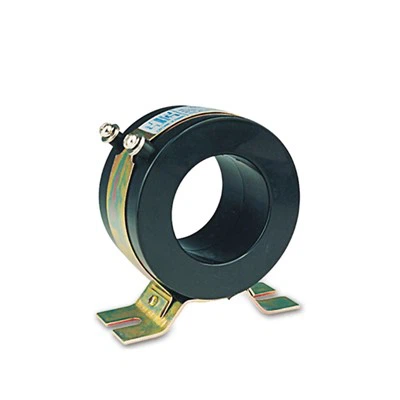

Серията RS-50 е токов трансформатор (CT) с висока-производителност, тип пръстеновидно ядро, проектиран за стабилно и точно измерване на електрически ток в приложения с ниско-напрежение. Той е идеален за измерване на енергия, мониторинг на мощността и защитни релейни системи в промишлени предприятия, търговски сгради и подстанции. Серията съчетава превъзходен механичен дизайн с напреднала наука за материалите, за да осигури дългосрочна надеждност и безопасност при работа.



Разработени ключови характеристики и предимства



1. Здрави винтови- вторични клеми за максимална надеждност



Сигурна връзка: Вторичните клеми от тип-винт са проектирани да осигурят устойчива-на вибрации,-непроницаема за газ връзка. Този дизайн предотвратява разхлабване с течение на времето, което е от решаващо значение за поддържане на контактен път с ниско-съпротивление и осигуряване на непрекъсната цялост на сигнала с висока-прецизност, необходима за точно измерване и защита.



Лесна инсталация и поддръжка: Този тип терминал включва стандартни пръстеновидни или вилични накрайници, което позволява бързо и лесно окабеляване с обикновени инструменти. Тази функция значително намалява времето за инсталиране, опростява бъдещата поддръжка и минимизира риска от грешки при окабеляването.



Подобрена безопасност на оператора: Клемният блок е напълно изолиран и често има защитен кожух или вдлъбнат дизайн. Това предотвратява случаен контакт с тоководещи части, като гарантира безопасността на персонала по време на монтаж и обслужване.



2. Оптимизиран обхват на първичния ток (300A до 800A)



Разнообразно покритие на приложенията: С номинален първичен ток от 300A до 800A, серията RS-50 е идеално подходяща за наблюдение на главни разпределителни захранващи устройства, вериги на големи двигатели и други приложения с високо-натоварване в средни до големи електрически системи.



Дизайн на пръстеновидно ядро ​​(прозоречен-тип): Тороидалното или пръстенообразно-ядро е отличителен белег на този дизайн. Той предлага отлична ефективност на магнитната верига, което води до по-ниски фазови грешки и по-висока точност на измерване в сравнение с други форми на сърцевината. Като прозорец-тип CT, той позволява лесно преоборудване чрез просто прекарване на съществуващия първичен проводник (кабел или шина) през централния отвор.



Персонализируеми съотношения: Ефективното съотношение на трансформация може лесно да се адаптира чрез преминаване на първичния проводник през прозореца няколко пъти, осигурявайки гъвкавост за посрещане на специфични нужди на приложението, без да се изисква различен CT модел.



3. Напълно затворен в самозагасващ-корпус с оценка V0



Ненадмината защита на околната среда: „Напълно затвореният“ дизайн означава висок-процес на капсулиране. Това херметически запечатва чувствителната сърцевина и намотките, предлагайки превъзходна защита срещу:



Влага, прах и корозивни вещества: Предотвратяване на вътрешна деградация и осигуряване на стабилна работа в тежки среди.



Механични напрежения и удари: Осигуряване на структурна цялост, за да издържат на тежките условия на транспортиране и монтаж.



Подправяне: Защита на вътрешните компоненти за поддържане на целостта на калибрирането.



Най-високо ниво на противопожарна безопасност: Корпусът е формован от материал, който отговаря на стандарта UL 94 V-0-най-строгият рейтинг за самозагасващи се пластмаси.



Ограничаване на пожара: В случай на външен пожар или сериозна вътрешна повреда, материалът няма да разпространява пламъци. Той ще спре да гори в рамките на 10 секунди след отстраняване на източника на запалване.



Без{0}}капене: Материалът издържа на образуването на пламтящи капчици, като по този начин предотвратява разпространението на огъня към други компоненти в рамките на електрическия панел. Това е критична функция за безопасност за подобряване на цялостната огнеустойчивост на разпределителната уредба.



Спецификации на продукта

• Стандарти: Съответства на IEC 61869-2.

• Точност: Класове 0,5 и 1 за прецизно измерване.

• Натоварване: 5, 10, 15 VA за съвпадение на измервателни уреди, релета и преобразуватели.

• Напрежение: Номинално за системи НН до 0.72kV / 1kV.

• Честота: Съвместим с 50/60 Hz системи.



Резюме

Токовият трансформатор с пръстеновидно ядро ​​от серията RS-50 е първокласно решение, което осигурява безкомпромисна надеждност на връзката, прецизна производителност в критичен диапазон на тока и изключителна безопасност чрез своя напълно затворен, огнеупорен дизайн. Това е оптималният избор за инженери и системни интегратори, които изискват издръжлив, безопасен и точен компонент за критична електрическа инфраструктура.



Параметри

Модел	Съотношение (A)		Тежест (VA)
			Class:0.5	Клас:1.0
RS-50	300/5	10			15
RS-50	400/5	15			15
RS-50	500/5	15			20
RS-50	600/5	15			20
RS-50	800/5	20			20



Размер (mm)
