Пръстенов токов трансформатор



Какво е Ring CT?





Пръстенообразният CT е вид токов трансформатор, характеризиращ се със своята подобна на поничка (тороидална) форма с кух център, известен като „прозорец“. Основната му определяща характеристика е, че няма вътрешна първична намотка.



Вместо това първичният проводник (жицата или шината, пренасяща тока, който искате да измерите) просто се прекарва през прозореца. Самият този проводник действа като едновикова-първична намотка на трансформатора.





Ключови характеристики





Форма: Тороидална (с-форма на поничка).

Първична намотка: Няма. Проводникът на потребителя действа като първичен.

Размер на прозореца: критична спецификация; трябва да е достатъчно голям, за да пасне на предвидения кабел или шина.

Монтаж: Проектиран да бъде постоянно монтиран на панел, като първичният кабел е прекаран през него.





Пръстеновите CT са най-често срещаният тип CT, използван за измерване на AC ток.



✔ Измерване на електрическа енергия: Основното приложение. Използва се от комунални услуги и за под-измерване в търговски сгради.

✔ Защитно реле: Осигуряване на токов сигнал към релета, които защитават двигатели, трансформатори и друго оборудване от свръхток или условия на повреда.

✔ Мониторинг на ток: Показване на текущи стойности на амперметри или изпращане на данни към PLC и SCADA системи в индустриални контролни панели.

✔Анализ на качеството на мощността: Използва се с преносими анализатори на мощност за отстраняване на неизправности при хармонично изкривяване, изследвания на натоварването и други проблеми.

✔Откриване на заземяване: Единичен пръстен CT, инсталиран около всичките три фазови проводника, ще измерва само тока на дисбаланс (ток на нулева -последователност), което показва заземяване.



Пръстеновият КТ е просто, ефективно и универсално устройство, което действа като „око за мащабиране“. Той безопасно „разглежда“ тока, протичащ през проводник, и осигурява умалено-изолирано копие на този ток за измерване и контрол. Изборът между твърдо-ядро и разделено-ядро е основното практическо решение, балансиращо необходимостта от точност срещу изискването за лесен монтаж.

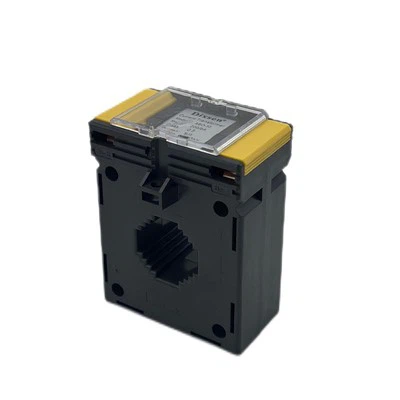

Пръстеновият токов трансформатор от серия RCT-90 е проектиран за безопасна и ефективна работа на закрито в променливотокови вериги с ниско напрежение до 0,66 kV. Съвместими както с 50Hz, така и с 60Hz захранващи системи, тези трансформатори осигуряват надеждна производителност в различни електрически среди в търговски, индустриални и комунални приложения.



Проектиран да доставя прецизни сигнали за отчитане на ток и релейна защита, RCT-90 е подходящ за използване в енергиен мониторинг, анализ на качеството на захранването, защита на двигателя и системи за управление на прекъсвачи. Тороидалният дизайн осигурява висока точност и минимална фазова грешка, което го прави идеален за приложения, изискващи надеждна работа при различни условия на натоварване.



Капсулирани в подсилени изолирани формовани корпуси, тези трансформатори предлагат отлична устойчивост на влага, химикали и механично въздействие. Тяхната компактна и лека конструкция позволява лесно интегриране в електрически табла, разпределителни табла и затворени пространства без компромис с производителността или безопасността.



Ключова характеристика на RCT-90 е неговата иновативна система за монтаж на фиксирана основна плоча, която позволява бърз, сигурен и-устойчив на вибрации монтаж. Този дизайн опростява поддръжката и осигурява дългосрочна оперативна стабилност в взискателни среди.



Сертифицирана за безопасност и съответствие с производителността, серията RCT-90 съчетава здрава конструкция с усъвършенствани електрически характеристики, за да отговори на нарастващите изисквания на модерните системи за разпределение на енергия и защита.





Модел	Съотношение (A)		Тежест (VA)
			Клас:0,5	Класs:1.0
RCT-90	800/5	5		10
RCT-90	1000/5	10		15
RCT-90	1200/5	10		15
RCT-90	1500/5	10		15
RCT-90	1600/5	10		15



Размер (mm)
