Текущ трансформатор на измервателен клас
0 . 66kV бар тип CT модел MBO -62/20 серия Оценен първичен ток от 30A до 200a, перфектен дизайн на пластмасов трансформатор на текущия калъф, усъвършенстван щракване върху тялото, висока точност (до клас 0,2s), капак на терминала за хуманизация и дизайн на олово уплътнение прави CT много лесно да се идентифицира след дългосрочна употреба и перфектна конструкция на ток.
Описание
Какво е текущ трансформатор?
Текущият трансформатор (CT) е инструментален трансформатор, който пропорционално намалява променливотоковите токове с висока магнитуд до стандартизирани вторични стойности (обикновено 1а или 5а) за безопасно измерване и защита на системата, като същевременно поддържа точни фазови връзки .
Основни характеристики на изпълнението:
① Изолация: 100% тествано диелектрично разделяне
② Точност: 0,2s/0,2/1.0/0,5/5p класове Налични
③ Тежест: по -малко или равно на 3,75VA за измервателни приложения
④ Насищане: 5AL10 Съответствие на кривата на насищане
Приложения на текущите трансформатори:
- Автоматизация на процесите и шкафове за разпределение на мощността
- Оптимизация на енергията и управление на натоварването на мрежата
- Разпределени енергийни ресурси (DER) и интелигентни мрежи
- Дигитален близнак за интелигентни сгради
Опасност:
Отворените вторични схеми върху трансформаторите на живи токове могат да произвеждат смъртоносни скокове на напрежение . винаги установяват сигурна къса верига във вторичните терминали, преди да извършват всякакви процедури за прекъсване, за да защитят както персонала, така и оборудването .

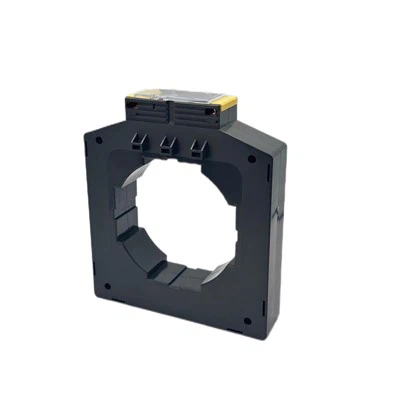

Текущ трансформатор на измервателен клас MBO -62/20 серия трансформатор-висококачествен европейски дизайн
Текущ трансформатор на измервателен клас MBO -62/20 Трансформаторът на серията е европейски стил на висококачествен трансформатор, вторичният терминал е особено голям, за да се гарантира, че дългосрочната употреба на терминала на трансформатора все още може да поддържа ниска температура, номиран първичен ток от 30A до 200a .
Разрушително решение
- Сигурна, удобна за потребителя инсталация, компактен дизайн
- Прозорец за големи измервания за големи проводници или шини
- Изчерпателни опции за оразмеряване, които да отговарят на всички стандартни приложения
Параметри
|
Модел |
Съотношение (а) |
Тежест (VA) |
|
|
Клас: 0,5 |
Клас:1.0 |
||
|
Mbo -62/20 |
30/5 |
1.5(4T) |
2.5(4T) |
|
Mbo -62/20 |
40/5 |
1.5(4T) |
2.5(4T) |
|
Mbo -62/20 |
50/5 |
1.5(2T) |
2.5(2T) |
|
Mbo -62/20 |
60/5 |
1.5(2T) |
2.5(2T) |
|
Mbo -62/20 |
75/5 |
2.5(2T) |
1.5 |
|
Mbo -62/20 |
80/5 |
2.5(2T) |
1.5 |
|
Mbo -62/20 |
100/5 |
1.5 |
2.5 |
|
Mbo -62/20 |
150/5 |
2.5 |
3.75 |
|
Mbo -62/20 |
200/5 |
2.5 |
3.75 |
Размер (mm)
