Цифров панелен амперметър

Цифровият панелен амперметър Meter е AC амперметър с висока-точност, предназначен за едно-фазни и три-фазни системи. Неговият промишлен-стандартен квадратен форм-фактор от 96 мм позволява директна подмяна на наследени аналогови измервателни уреди в разпределителни табла, разпределителни панели за захранване, генераторни комплекти и индустриални машини.

Изпрати запитване

Описание

Преглед

Заменете остарелите аналогови амперметри и получете мониторинг на тока в реално-време,-без грешки с цифровия панелен амперметър. Проектиран за промишлена-надеждност, този-монтиран на панел инструмент предоставя прецизно измерване на истински RMS променлив ток за еднофазни-фазни, 3-фазни 3-проводни и 3-фазни 4-проводни системи.

Проектиран за международен стандартен форм фактор 96 mm, той директно се модернизира в съществуващи изрези на панела (92x92 mm) без модификации на металната конструкция – което прави надстройките бързи, лесни и рентабилни-.

Защо да преминете от аналогов към цифров?

Характеристика	Аналогов измервателен уред	96x96 Цифров панелен измервателен уред
Грешки при четене на паралакс	да	Няма – директно цифрово отчитане
Слаба{0}}видимост на светлината	беден	Ярък 0,8" LED дисплей
Мащабиране на коефициента на CT	Фиксиран / Ръчен	Програмируем (5:5A до 9999:5A)
Предупреждение за претоварване	Няма	Визуална мигаща аларма
Точност на измерване	Клас 1,5–2,5	Клас 0,5 (±0,5%)
Изкривяване на формата на вълната (VFD, хармоници)	Неточно	True RMS – точен

Ключови характеристики

Стандартен форм фактор 96x96 – Директен заместител на аналогови 96 mm метри; пасва на изрез 92x92 мм

Голям, ярък LED дисплей – 0,8" (20 mm) високи червени цифри, четими от другия край на контролната зала

Истинско RMS измерване – Точно отчитане на тока дори при не-синусоидални вълни, причинени от VFD, инвертори, токоизправители или превключващи товари

Програмируемо съотношение на CT – Поле-регулируемо чрез бутоните на предния-панел, за да съответства на всеки стандартен 5A вторичен CT (напр. 400:5A, 1000:5A, 5000:5A)

Разнообразна системна съвместимост – Избира-от потребителя: единична-фаза, 3P3W (3-фазна, 3-жична) или 3P4W (3-фазна, 4-жична)

Широко спомагателно захранване – AC/DC 85~265V (подходящо за повечето контролни панели без допълнителни конвертори)

Аларма за претоварване – Дисплеят мига, когато измереният ток надвиши-зададения от потребителя праг

Издръжлива конструкция – Огнезащитен{0}}корпус, IP50 защита на предния панел, оценен от -10 градуса до +55 градуса

Технически спецификации

Параметър	Спецификация
Дисплей	4-разряден, 0,8" (20 мм) червен светодиод
Входен сигнал	AC 0–5A (чрез външен CT, 5A вторичен)
Програмируемо съотношение на CT	1 до 9999 (основен) / 5A (вторичен)
Точност на измерване	±0,5% от показанието ±2 цифри
Честота на вземане на проби	2 актуализации в секунда
Честотен диапазон	45–65 Hz
Спомагателна мощност	AC/DC 85~265V, 50/60Hz,<3VA
Работна температура	-10 градуса до +55 градуса
Изрез на панела	92 mm x 92 mm (квадрат)
Габаритни размери	96 mm (H) x 96 mm (W) x 70 mm (D)
Предна защита	IP50

Приложения

Панели за разпределение на мощността (PDP) – Мониторинг на захранващите и разклонителните токове
Центрове за управление на мотори (MCC) – Проследяване на работния ток на помпи, вентилатори, компресори
Панели за генератор и ATS – Проверете баланса на натоварването между фазите
HVAC системи – Наблюдавайте тока на вентилатора на охладителя, AHU и кондензатора
Разпределителни табла и промишлени контролни панели – Заменете аналоговите измервателни уреди за модернизиран мониторинг
Проекти за преоборудване – Надграждане без пре-проектиране на панели

Преглед на инсталацията

Директен 5-минутен ъпгрейд от аналогов:

Премахнете съществуващия 96 мм аналогов амперметър.

Плъзнете амперметъра с цифров панел в съществуващия изрез 92x92 mm.

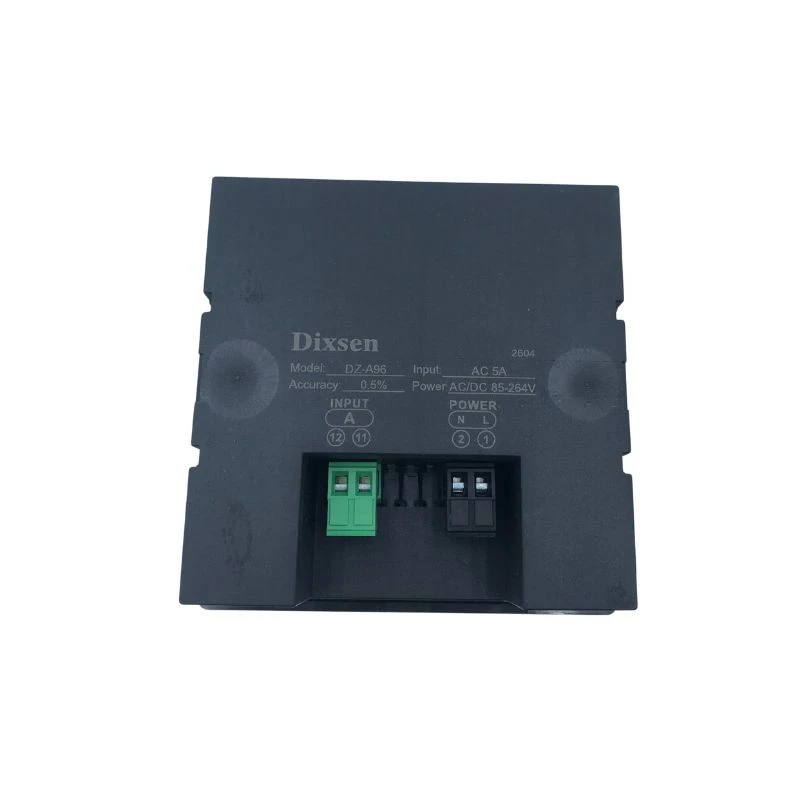

Свържете вторичните кабели на CT (S1, S2) към входните клеми.

Свържете спомагателно захранване (напр. 110V AC от панела).

Програмирайте коефициента на CT и фазовия режим чрез предните бутони – готово.
