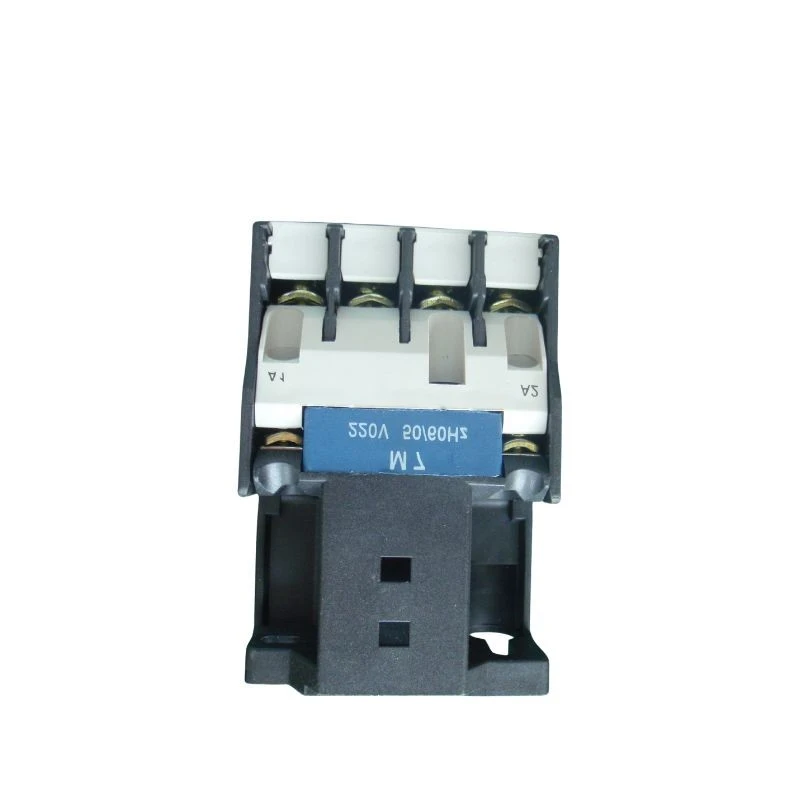

25A 220V AC магнитен контактор



25A 220V AC магнитен контактор е 3-полюсно електромагнитно превключващо устройство с 25-amp номинален работен ток и 220V AC (50/60 Hz) управляваща намотка. Проектиран за дистанционно управление на ВКЛЮЧВАНЕ/ИЗКЛЮЧВАНЕ, това е индустриално-стандартно решение за безопасно управление на двигатели, компресори, помпи, осветление и други индустриални или търговски товари. Неговата здрава конструкция и надеждна производителност го правят основен компонент в стартери на двигатели, панели за разпределение на мощността и системи за автоматизация.



Основни спецификации



Параметър	Спецификация
Брой поляци	3-полюсен (3NO главни контакти)
Номинален работен ток (Ie)	25A (AC‑3 / AC‑1)
Напрежение на бобината	220V AC (50/60 Hz)
Номинално изолационно напрежение (Ui)	690V
Номинално импулсно издръжливо напрежение (Uimp)	6kV
Категория на използване	AC‑3 (стартиране на двигател), AC‑1 (резистивни натоварвания)
Мощност на двигателя (при 380/400V)	Прибл.. 11kW
Мощност на двигателя (при 220/230V)	Прибл.. 5.5kW
Помощни контакти	1NO + 1NC (вграден, налични са опционални конфигурации)
Механичен живот	По-голямо или равно на 10 милиона операции
Електрически живот	По-голямо или равно на 1 милион операции (при номинално натоварване)
Работна температура	-35 градуса до +70 градуса
Монтаж	Монтаж на DIN шина или винт
Стандарти	IEC 60947-4-1, GB/T 14048.4



Характеристики и предимства



Надеждно 3-фазно превключване – Едновременно отваря или затваря всичките три захранващи вериги, осигурявайки балансиран контрол на натоварването и безопасна работа.



220V AC намотка – Съвместима със стандартни индустриални управляващи напрежения, предлагаща лесна интеграция в съществуващи контролни панели и PLC системи. Бобината работи надеждно в рамките на 85% ~ 110% от номиналното напрежение.



Висок капацитет на прекъсване – Основните контакти от сребърна сплав осигуряват отлична устойчивост на дъгата и ниско контактно съпротивление, способни да се справят с пускови токове на двигателя до 7 пъти номиналния ток.



Вградени спомагателни контакти – Включва 1NO + 1NC спомагателни контакти за самозадържащи вериги, блокировка, индикация за състояние или PLC обратна връзка.



Компактен и спестяващ място – Тънкият дизайн на тялото оптимизира пространството на панела, позволявайки инсталация с висока плътност в контролни шкафове.



Дълъг експлоатационен живот – Проектиран за висока механична и електрическа издръжливост, намалявайки разходите за поддръжка и подмяна.



Визуален индикатор за състояние – Вграденият механичен индикатор показва позицията на контакта (ON/OFF) с един поглед за лесно отстраняване на неизправности.



Огнеупорен корпус – Изработен от термореактивни материали с рейтинг UL94 V‑0 за безопасност в индустриална среда.



Типични приложения

Този магнитен контактор 25A 220V AC се използва широко в:



Моторни стартери – Сдвоени с термични релета за претоварване за пълна защита на двигателя.

HVAC системи – Управление на компресори, вентилатори и помпи.

Конвейерни системи – Дистанционно стартиране/спиране на оборудване за обработка на материали.

Помпени контролни станции – водни помпи, напоителни системи и пречистване на отпадъчни води.

Индустриална автоматизация – Интегриране в машини, контролирани от PLC.

Панели за управление на осветлението – Превключване на осветителни вериги с висока мощност.

Отоплителна техника – Фурни, пещи и промишлени нагреватели.



Sспецификация



Тип		CJX2- D09	CJX2- D12	CJX2- D18	CJX2- D25	CJX2- D32	CJX2- D40	CJX2- D50	CJX2- D65	CJX2- D80	CJX2- D95
Оценени работещи ток (A)	AC3	9	12	18	25	32	40	50	65	80	95
	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Стандартни мощности на трифазни двигатели 50/60Hz в категорията C-3(kW)	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Номинален топлинен ток (A)		20	20	32	40	50	60	80	80	125	125
Електрически живот	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Механичен живот (x10⁴)		1000	1000	1000	1000	800	800	800	800	600	600
Броят на контактите		3P+NO					3P+NC+NO
		3P+NC



Размер (mm)





Модел	Размер (mm)
	A	B	C	D	a	b	Φ
CJX2-09/12	47	76	82	113	34/35	50/60	4.5
CJX2-18	47	76	87	118	34/35	50/60	4.5
CJX2-25	57	86	95	126	40	48	4.5
CJX2-32	57	86	100	131	40	48	4.5
CJX2-40/65	77	129	116	145	40	100/110	6.5
CJX2-80/95	87	129	127	175	40	100/110	6.5
