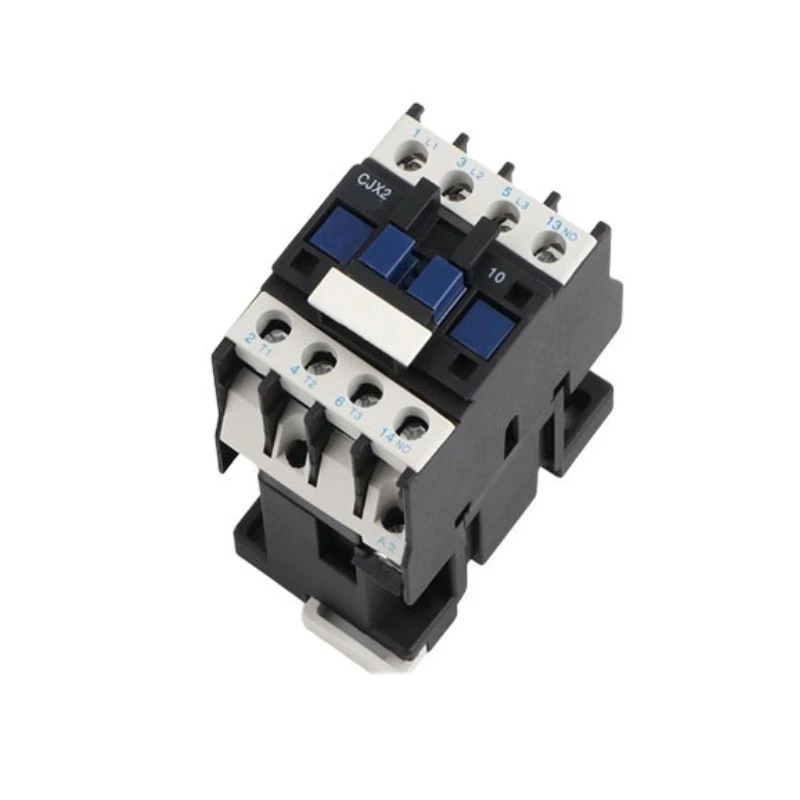

Бобина 220v магнитен контактор



Магнитният контактор с бобина 220v е електромагнитно превключващо устройство с висока-производителност, предназначено за дистанционно управление и честа работа на силови вериги до 690V AC. Проектиран с работна бобина 220 V AC (50/60 Hz), този контактор осигурява надеждно управление на ВКЛ./ИЗКЛ. за двигатели, осветителни системи, отоплителни товари и друго индустриално оборудване в приложения за автоматизация и разпределение на енергия.



Основни спецификации



Параметър	Спецификация
Напрежение на бобината	220V AC (50/60Hz)
Консумирана мощност на намотката	Запечатан: 7~9 VA / Пик-нагоре: 50~70 VA (варира според размера на рамката)
Номинален работен ток (Ie)	9A ~ 95A+ (в зависимост от модела)
Номинално изолационно напрежение (Ui)	690V / 1000V
Номинално импулсно издръжливо напрежение (Uimp)	6kV ~ 8kV
поляци	3-полюсен (главни контакти) + спомагателни контакти
Помощни контакти	1NO+1NC или 2NO+2NC (конфигурируемо)
Механичен живот	По-голямо или равно на 10 милиона операции
Електрически живот	По-голямо или равно на 1 милион операции (при номинално натоварване)
Работна температура	-35 градуса ~ +70 градуса
Монтаж	Монтаж на DIN шина или винт
Стандарти	IEC 60947-4-1, GB/T 14048.4



Характеристики и предимства



• Надеждна електромагнитна система – бобината 220v магнитен контактор генерира силно магнитно поле за положително затваряне на контакта, осигурявайки стабилна проводимост дори при колебания на напрежението (работи при 85% ~ 110% от номиналното напрежение).



• Висок капацитет на прекъсване – главните контакти от сребърна -сплав осигуряват отлична устойчивост на дъга и ниско контактно съпротивление, което позволява безопасно прекъсване на високи пускови токове (пускови токове на двигателя до 7 × Ie).



• Разнообразна конфигурация на спомагателни контакти – Вградените-спомагателни контакти поддържат вериги за само-задържане, блокиране и сигнална обратна връзка за безпроблемно интегриране в PLC и релейни логически системи.



• Безшумна работа (Избрани модели) – Избрани версии разполагат с AC/DC вътрешен токоизправител, който задвижва намотката с DC, значително намалявайки бръмченето и шума по време на работа.



• Бърз и лесен монтаж – Компактният дизайн на тялото с ясни маркировки на клемите (A1/A2 за бобина, 1/L1, 3/L2, 5/L3 за главна верига) улеснява бързото окабеляване. Опционални аксесоари за щракване, включително спомагателни контактни блокове, механични блокировки и ограничители на пренапрежение.



• Издръжлива конструкция – Огнеустойчив -термореактивен корпус (UL94 V-0) осигурява безопасност и дълъг живот в тежки индустриални среди.



• Визуален индикатор за състояние – Вграден-механичен индикатор показва позицията на контакта (ON/OFF) с един поглед за лесно отстраняване на неизправности.



Типични приложения

Моторни стартери и центрове за управление на мотори (MCC)

HVAC компресори и управление на вентилатори

Конвейерни системи и оборудване за обработка на материали

Осветителни контакторни табла

Помпени контролни станции

Индустриални контроли за фурна и нагревател

Управление на асансьор и кран

Селскостопанска и поливна техника



Ръководство за избор



Размер на рамката	Номинален ток (Ie)	Мощност на двигателя (220V)	Мощност на двигателя (380V)
09	9A	2.2kW	4kW
12	12A	3kW	5,5kW
18	18A	4kW	7,5kW
25	25A	5,5kW	11kW
32	32A	7,5kW	15kW
40	40A	11kW	18,5kW
50	50A	15kW	22kW
65	65A	18,5kW	30kW
80	80A	22kW	37kW
95	95A	30kW	45kW



Безопасност и съответствие

IEC/EN 60947-4-1 сертифициран

CCC, CE и RoHS съвместими (в зависимост от модела/региона)

Готово-вградено потискане на пренапрежение (външен модул по избор)

Отпадане на фаза и защита от претоварване, когато са сдвоени с термично реле за претоварване

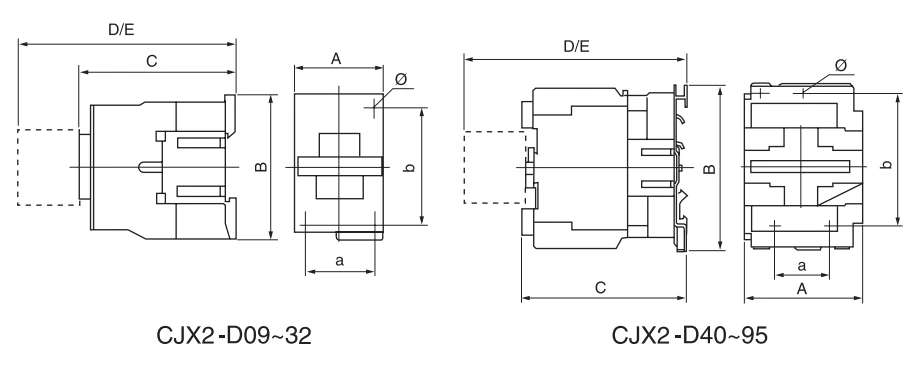

Размер (mm)





Модел	Размер (mm)
	A	B	C	D	a	b	Φ
CJX2-09/12	47	76	82	113	34/35	50/60	4.5
CJX2-18	47	76	87	118	34/35	50/60	4.5
CJX2-25	57	86	95	126	40	48	4.5
CJX2-32	57	86	100	131	40	48	4.5
CJX2-40/65	77	129	116	145	40	100/110	6.5
CJX2-80/95	87	129	127	175	40	100/110	6.5
